풀림방지 와셔의 종류와 원리, 규격: 안전한 체결을 위한 필수 지식!

안녕하세요, 여러분! 오늘은 기계 부품의 중요한 요소인 풀림방지 와셔에 대해 알아보려고 해요. 혹시 진동이 심한 기계에서 볼트가 자꾸 풀리는 경험이 있으신가요? 이런 문제를 해결하기 위한 핵심 부품, 바로 풀림방지 와셔입니다!

목차

1. 와셔란 무엇인가? 🤔
2. 풀림방지 와셔의 종류 📊
3. 풀림방지 와셔의 원리 💡
4. 풀림방지 와셔의 규격 📏
5. 풀림방지 와셔의 적용 분야 🏭
6. 사용 시 주의사항 ⚠️

와셔란 무엇인가? 🤔

와셔는 조이는 나사와 나사가 고정되는 물체 사이의 금속판으로, 일반적으로 풀림 방지 용도로 사용됩니다. 와셔의 주요 기능은 나사 안착 표면적을 증가시켜 고정된 물체의 표면 압력을 줄이는 것입니다. 이를 통해 나사의 풀림을 방지하고 체결 대상물의 손상을 막을 수 있죠.

풀림방지 와셔의 종류 📊

풀림방지 와셔에는 다양한 종류가 있습니다. 주요 종류를 살펴볼까요?

스프링와셔,노드락와셔,

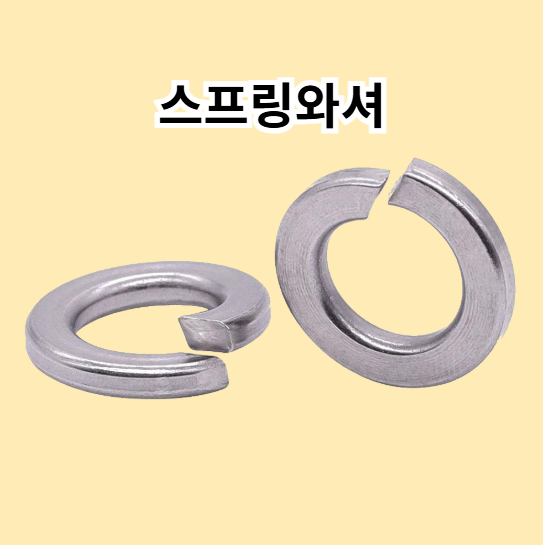

• 스프링 와셔: 일반 와셔의 일부를 절단하여 꼬인 모양을 형성한 와셔입니다.

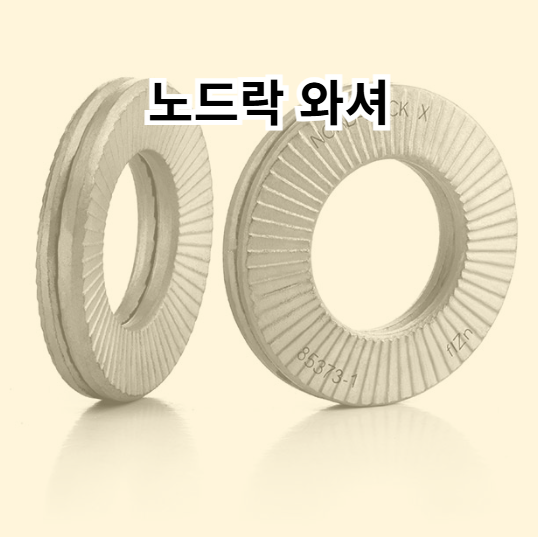

• 노드락 와셔: 2개가 1세트로 사용되며, 세레이션과 캠으로 구성되어 있습니다.
• 이붙이 와셔: 스프링 와셔의 한 종류로 풀림 방지 역할을 합니다.

•

  이붙이와셔(내치,외치),회오리와셔

• 외치 와셔: 작은 크기의 나사나 볼트에 사용되며, 높은 마찰력을 제공합니다.
• 회오리 와셔 : 톱니 모양의 세레이션과 탄성 디스크 형상으로 진동에 대한 높은 저항력을 가지며, 볼트의 풀림을 효과적으로 방지하는 경제적인 풀림 방지 와셔입니다. .

풀림방지 와셔의 원리 💡

풀림방지 와셔는 다양한 원리를 이용하여 나사의 풀림을 방지합니다:

• 접촉면 증가: 나사 안착 표면적을 증가시켜 표면 압력을 감소시킵니다.
• 탄성 이용: 스프링 와셔와 같이 탄성을 이용하여 풀림을 방지합니다.
• 마찰력 증가: 노드락 와셔의 경우, 세레이션이 미끄럼을 방지하고 캠이 맞물려 고정력을 증가시킵니다.
• 축력 상승: 노드락 와셔는 이완 방향으로 힘이 가해질 때 두께가 증가하여 볼트의 축력을 상승시킵니다.

풀림방지 와셔의 규격 📏

풀림방지 와셔의 규격은 사용되는 볼트의 크기에 따라 다양합니다. 일반적으로 다음과 같은 규격이 사용됩니다:

• M6 ~ M80 (미터 규격)
• 와셔일체형 풀림방지 너트의 경우: M16 ~ M42

정확한 규격 선택을 위해서는 사용하는 볼트의 크기와 적용 환경을 고려해야 합니다.

풀림방지 와셔의 적용 분야 🏭

풀림방지 와셔는 진동이 심한 환경이나 풀림으로 인한 사고 위험이 큰 곳에서 주로 사용됩니다:

• 자동차, 오토바이, 트랙터의 엔진부
• 고속열차, 선박엔진
• 항공기, 롤러코스터
• 건축물 구조부 (예: 도쿄 스카이트리)
• 고속도로 터널 내 카메라 고정

사용 시 주의사항 ⚠️

풀림방지 와셔를 효과적으로 사용하기 위해서는 다음 사항에 주의해야 합니다:

• 노드락 와셔 사용 시 일반 평와셔나 스프링와셔를 함께 사용하지 않습니다.
• 모재가 와셔보다 단단하거나 극단적으로 부드러운 경우 사용이 제한될 수 있습니다.
• 두꺼운 피막의 도장면이 있는 경우 고정력이 저하될 수 있으므로 주의가 필요합니다.

이렇게 풀림방지 와셔의 종류와 원리, 규격에 대해 알아보았습니다. 적절한 와셔 선택으로 안전하고 효과적인 체결을 실현해보세요!

자주 묻는 질문 (FAQ)

풀림방지 와셔와 일반 와셔의 차이점은 무엇인가요?

풀림방지 와셔는 특별한 설계로 진동이나 충격에 의한 나사의 풀림을 방지하는 기능이 있습니다. 반면 일반 와셔는 주로 하중 분산과 표면 보호 역할을 합니다.

노드락 와셔는 재사용이 가능한가요?

네, 노드락 와셔는 볼트나 너트에 부하를 주지 않기 때문에 재사용이 가능합니다. 높은 내식성을 가져 여러 번 사용할 수 있습니다.

풀림방지 와셔는 모든 환경에서 사용 가능한가요?

모든 환경에서 사용 가능하지는 않습니다. 특히 극단적인 온도나 화학적 환경에서는 적합한 재질의 와셔를 선택해야 합니다. 사용 환경을 고려하여 적절한 와셔를 선택하는 것이 중요합니다.

풀림방지 와셔의 효과는 얼마나 지속되나요?

적절히 사용된 풀림방지 와셔의 효과는 장기간 지속됩니다. 그러나 극심한 진동이나 충격, 부식 등의 환경 요인에 따라 효과가 감소할 수 있으므로 정기적인 점검이 필요합니다.

풀림방지 와셔 대신 다른 방법으로 풀림을 방지할 수 있나요?

네, 다양한 방법이 있습니다. 예를 들어, 접착제를 사용하거나 더블 너트 방식, 혐기성 접착제 등을 사용할 수 있습니다. 그러나 각 방법마다 장단점이 있으므로 적용 환경에 맞는 최적의 방법을 선택해야 합니다.

풀림방지 와셔의 설치 방향이 중요한가요?

네, 매우 중요합니다. 특히 노드락 와셔와 같은 특수 와셔는 정확한 방향으로 설치해야 풀림 방지 효과를 발휘합니다. 설치 시 제조사의 지침을 반드시 따라야 합니다.
