솔레노이드 밸브의 종류와 활용법

FA자동화 공압 실린더와 솔레노이드 밸브의 종류

🔍 이 글을 읽으면 알 수 있는 것

• 공압 실린더와 솔레노이드 밸브의 차이점과 역할
• FA 자동화 기계에서 자주 사용하는 밸브 종류
• 초보 엔지니어 실수 TOP3

🔧 공압 실린더와 솔레노이드 밸브의 주요 종류

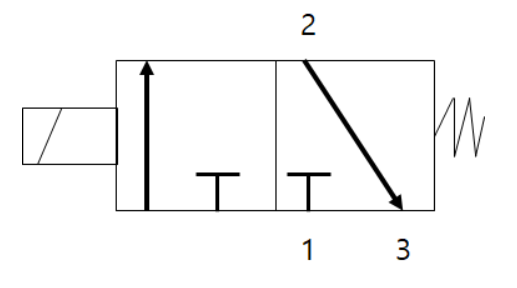

3포트(3/2-way) 밸브

▶ 특징

• 공압 실린더의 단방향 제어에 적합
• 간단한 ON/OFF 동작 수행

▶ 사용처

• 클램핑 장치
• 단순 개폐 장비
• 작은 자동화 장치

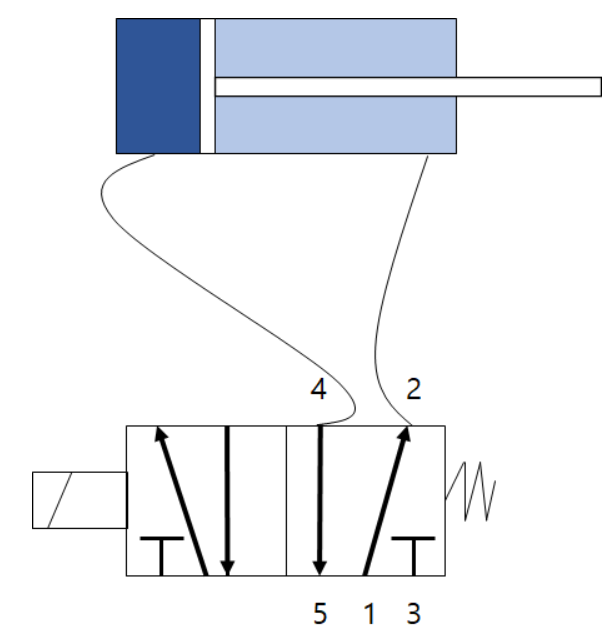

5포트(5/2-way) 밸브

▶ 특징

• 공압 실린더의 복동 제어 가능 (왕복 운동)
• 좌우 방향 전환에 적합한 구조

▶ 사용처

• 로봇 팔 관절 제어
• 컨베이어 벨트 방향 전환
• 자동화 조립 라인

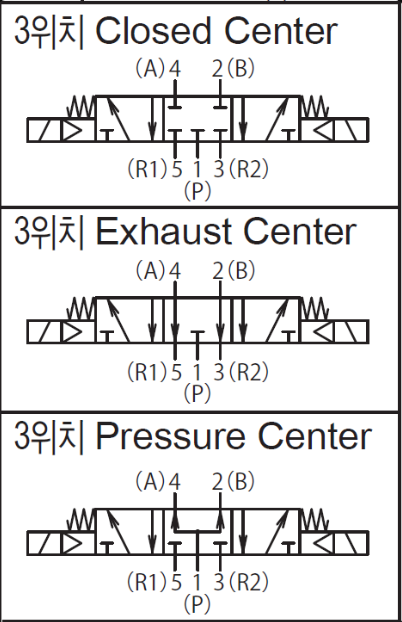

5포트 3위치(5/3-way) 밸브

▶ 특징

• 중립 위치가 있어 정밀 제어 가능
• 정지 상태 유지 기능 포함

▶ 사용처

• CNC 기계의 정밀 위치 제어
• 다단계 생산 공정 제어 시스템
• 안전 장치 연동 설비

솔레노이드 밸브의 이해와 종류

솔레노이드 밸브 단동과 복동 차이



🏭 FA 자동화 기계에서의 실제 적용 사례

적용 분야	밸브 타입	공압 실린더 연동 방식	특징 요약
자동차 부품 조립라인	5/2-way 밸브	복동 실린더를 이용한 좌우 핸들링 제어	빠르고 정밀한 동작 수행 가능
반도체 웨이퍼 이송 시스템	5/3-way 밸브	중립 상태 유지로 진동 방지 및 안정성 확보	정밀한 위치 제어 가능
포장 기기 봉합 장치	3/2-way 밸브	단방향 실린더를 이용한 빠른 개폐 동작	고속 작동으로 생산성 향상

🔍 초보자 실수 TOP3

• 전선 연결 반대로 → 밸브 거꾸로 작동
• 유체 온도 무시 → 고무 패킹 녹아내림
• 과도한 압력 사용 → 밸브 내부 파손
