피팅 치수 확인 총정리 - 초보자도 쉽게 따라하는 측정법
산업용 유체 시스템에서 피팅의 정확한 치수 확인은 누설 방지와 시스템 안전성을 위해 필수적입니다. 특히 소구경 시스템에서는 나사산 크기와 피치를 정확히 파악하는 것이 무엇보다 중요합니다.
이 가이드에서는 캘리퍼, 피치 게이지, 나사산 식별 가이드 등 적절한 도구를 사용하여 피팅 치수를 정확하게 측정하는 방법을 단계별로 설명드리겠습니다.
피팅 측정에 필요한 기본 도구들
필수 측정 도구

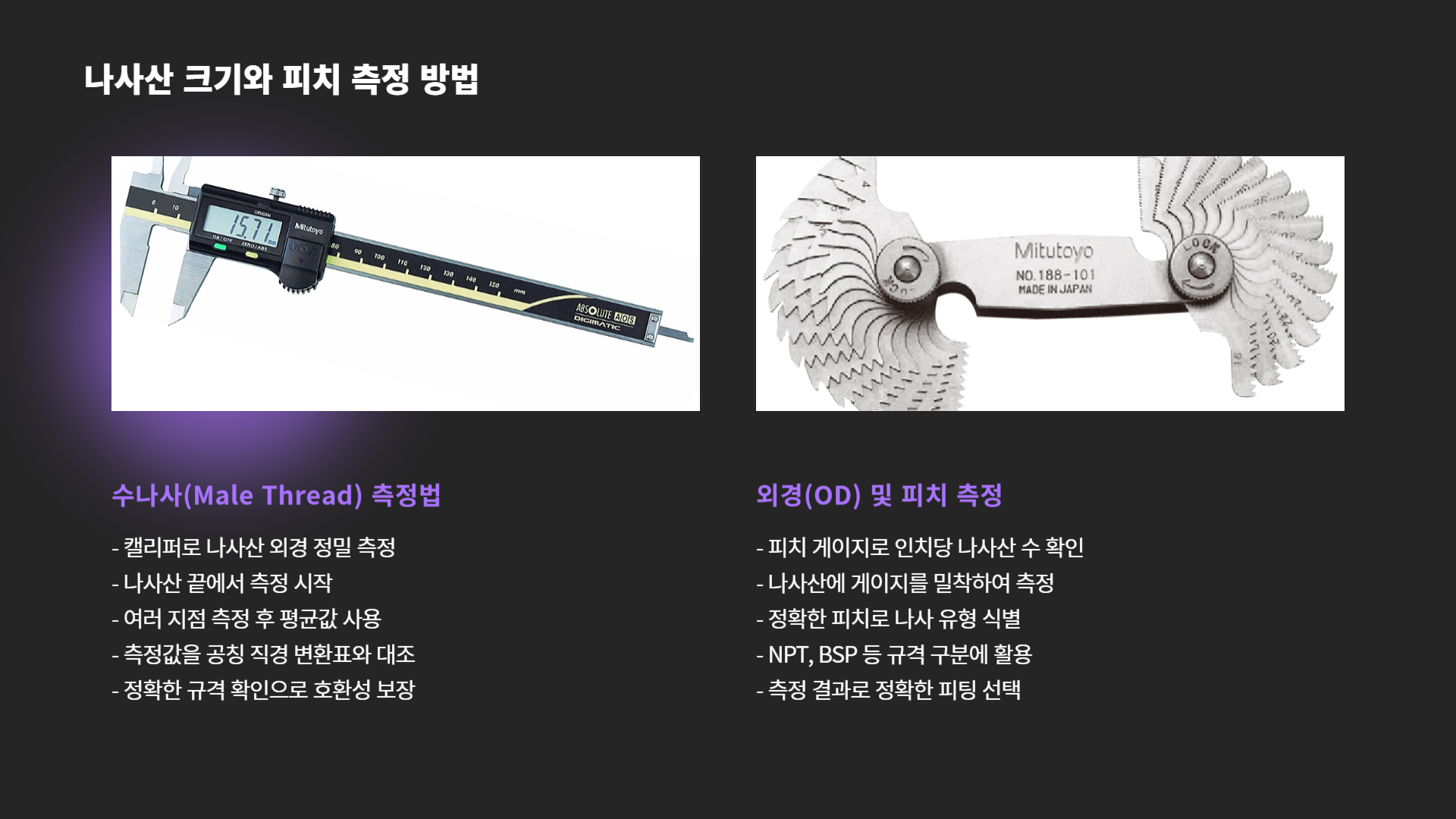

나사산 크기와 피치 측정 방법
수나사(Male Thread) 측정법
수나사의 경우 다음과 같은 방법으로 측정합니다
- 파이프 또는 피팅의 외경(OD)을 캘리퍼로 측정
- 측정값을 공칭 직경 변환표와 대조
- 피치 게이지로 인치당 나사산 수 확인
암나사(Female Thread) 측정법
암나사의 측정은 수나사와 다른 접근이 필요합니다.
- 파이프 또는 피팅의 내경(ID)을 측정
- 변환표를 사용하여 공칭 직경 확인
- 나사산 표준 규격 식별
줄자가 없을 때는 파이프 주위에 줄을 감고, 줄이 서로 닿는 지점을 표시한 후 그 길이를 측정하여 둘레를 구할 수 있습니다. 이를 π(3.14)로 나누면 대략적인 외경을 알 수 있습니다.
주요 나사산 규격별 특징
NPT (National Pipe Thread) 규격
NPT는 가장 일반적인 나사산 형태로, 테이퍼형 나사산을 가지고 있어 파이프 연결과 밀봉에 주로 사용됩니다.피치는 나사산 간의 거리를 의미하며, NPT 표준에 따라 결정됩니다.
AN 피팅 규격
AN 피팅은 인치 단위로 측정되며, AN1은 이론적으로 1/16", AN8은 1/2", AN16은 1"에 해당합니다.
다음은 주요 AN 피팅 규격입니다.
| AN 규격 | 나사산 크기 | 외경(OD) |
|---|---|---|
| AN4 | 7/16" -20 | ~11.8mm |
| AN6 | 9/16" -18 | ~14.2mm |
| AN8 | 3/4" -16 | ~19.0mm |
| AN10 | 7/8" -14 | ~22.3mm |
PT 나사 규격 (일본 표준)
국내에서 많이 사용되는 PT 나사는 A 단위로 표기됩니다. 예를 들어 6A는 1/8"(인치)와 같은 사이즈입니다.측정 시에는 수나사의 외경, 암나사의 내경을 실측하여 규격을 찾으시면 됩니다.
실용적인 치수 변환표 활용법
공칭 직경 변환 차트
측정한 실제 직경을 공칭 직경으로 변환하는 것이 정확한 피팅 선택의 핵심입니다. 다음 표는 일반적인 변환 기준입니다.
| 실제 직경 | 공칭 직경 | 일반적인 나사산 |
|---|---|---|
| 0.540" | 1/4" | 18 TPI |
| 0.840" | 1/2" | 14 TPI |
| 1.050" | 3/4" | 14 TPI |
| 1.315" | 1" | 11-1/2 TPI |
황동 피팅 크기 확인법
황동 피팅의 크기를 확인할 때는 나사산의 직경을 측정하는 것이 가장 정확합니다.
NPT 나사산의 경우 피치 게이지를 사용하여 인치당 나사산 수를 측정하고,
BSP 나사산의 경우 캘리퍼로 나사산의 외경을 측정합니다.
측정 시 주의사항과 실수 방지법
파이프와 튜브의 차이점
파이프와 튜브는 측정 방법이 다릅니다. 튜브는 실제 외경을 기준으로 측정하고 명명되지만, 파이프는 공칭 크기로 표시됩니다. 예를 들어 1/2" 크기 파이프의 실제 외경은 27/32"입니다.
PVC 파이프 측정 시 주의점
PVC 파이프의 경우 정확한 치수가 나오지 않기 때문에 내경을 측정하는 것이 더 실용적입니다. 일반적인 PVC 파이프 치수는 16, 20, 25, 30, 40, 50, 65, 75, 100mm로 규격화되어 있어 대략적인 측정만으로도 규격을 파악할 수 있습니다.
나사산 각도의 중요성
나사산의 각도는 피치와는 다른 개념으로, 나사산 간의 모서리 각도를 측정합니다.[7] 이는 관련 표준에 따라 달라지므로, 정확한 호환성을 위해서는 각도도 함께 확인해야 합니다.
신문지나 휴지를 활용할 수 있습니다. 신문지를 대각선으로 접으면 96cm 길이가 나오고, 두루말이 휴지는 한 칸당 약 11.5cm입니다. 또한 줄이나 실을 파이프 주위에 감아 둘레를 측정한 후 π로 나누어 직경을 구할 수도 있습니다.
수입 기계에는 비슷해 보여도 미세하게 다른 규격이 사용될 수 있습니다. 나사산이 인치가 아닌 mm 단위일 수도 있고, 나사산의 각도가 조금씩 다를 수 있으므로 더 정밀한 측정과 확인이 필요합니다.
피팅 치수 확인은 시스템의 안전성과 직결되는 중요한 작업입니다. 정확한 도구 사용과 체계적인 측정 방법을 통해 누설 없는 완벽한 연결을 구현하시기 바랍니다.
